ПОЛУМОСТОВОЙ ГЕНЕРАТОР НА МИКРОСХЕМЕ IR2153
Ниже
представлена версия полумостового преобразователя на контроллере
электронного балласта IR2153. Частоту работы устройства можно задавать
в пределах от 36.6кГц до 71кГц (разумеется при отключении питания
устройства).
|
![]() |

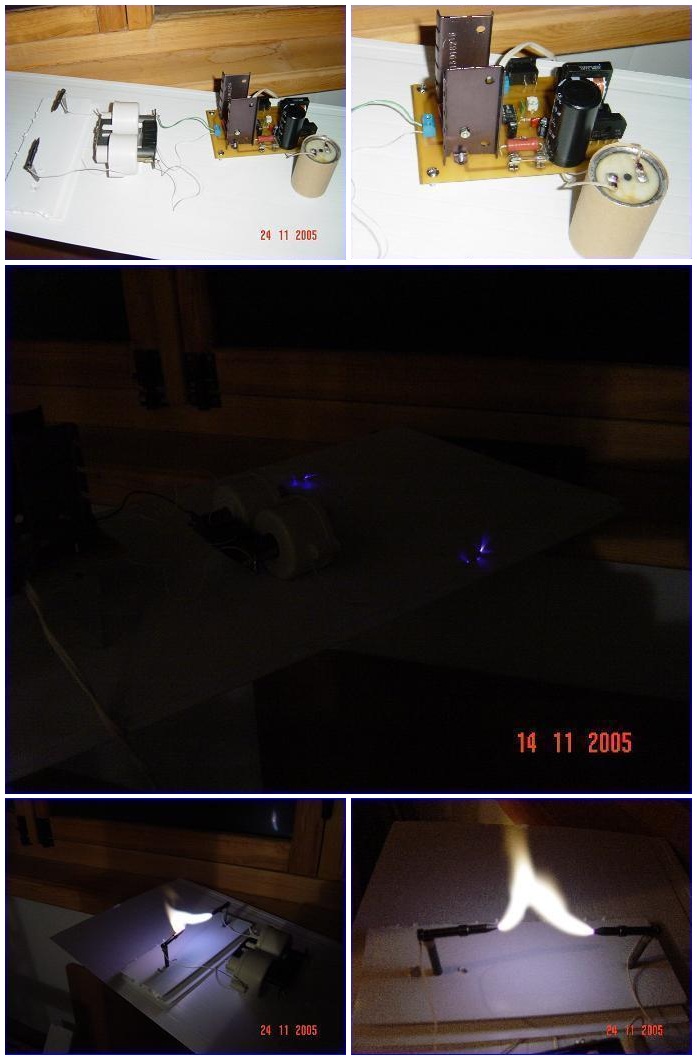

В качестве нагрузки был использован ТВС-110Л6 с двумя вторичными обмотками, соединенными последовательно. Точка соединения обмоток также соединена с ферритовым ядром трансформатора и общей точкой схемы. Этот прием предотвращает высоковольтный пробой между вторичными обмотками и первичной. Первичная обмотка 40 витков провода МГТФ. Штатные прокладки между половинками сердечника я убрал. С ними индуктивность первички уменьшается приблизительно в 2 раза. Для защиты пользователя (не схемы!) от последствий возможного взрыва транзисторов M1 и M2 применен стандартный предохранитель 2A/250В. В режиме холостого хода на высоковольтных выводах трансформатора образуются стримеры, заметные даже в момент работы вспышки фотоаппарата. В режиме дуги, показанной на нижних фотках, и на видео (видео 1, видео 2, видео 3) после длительного прогона электроды из тугоплавкого сплава начинают светиться, чего не наблюдалось в схеме обратноходового преобразователя на ШИМ-контроллере UC3843. В режиме холостого хода устройство потребляет 48Вт. Здесь энергия тратиться на токи стримеров и генерацию неприятных и ядовитых газов. При дуге - 230Вт. Оставляя 10Вт на потери (с запасом, т.к. нагрева элементов не зафиксировал), найдем среднюю мощность дуги - 220Вт. Дуга на фотках свободно зажигается с 5см. На фотографиях также представлена лестница Якова, питаемые полумостом. Видеозаписи можно скачать здесь: видео 4, видео 5, видео 6. |
![]() |
