ТРАНСФОРМАТОРЫ ВЫХОДНЫЕ СИГНАЛЬНЫЕ СТРОЧНОЙ РАЗВЕРТКИ (ТВС)

   ТВС предназначены для работы в выходном каскаде строчной развертки старых телевизионных приемников цветного и черно-белого изображения в комплекте с отклоняющей системой, полупроводниковыми приборами и высоковольтным умножителем (в зависимости от модификации ТВС).
     В силу того, что электрическая прочность высоковольтной обмотки у  трансформаторов ламповых телеприемников значительно выше, чем у полупроводниковых, они и получили наибольшее распространение в любительских высоковольтных устройствах. Отличные результаты получаются при использовании ТВС-110Л4 и ТВС-110Л6.  Приведу обмоточные данные по ТВС-110Л6 (параметры прочих ТВС можно узнать из справочника):

Обмотка	Провод	Количество витков	Активное сопротивление обмотки, Ом
1-2	ПЭВ-2 0,23	48	1,2
2-3	ПЭВ-2 0,23	48	1,2
4-5	ПЭВ-2 0,41	80	0,7
5-6	ПЭВ-2 0,23	80	2
7-8	ПЭВ-2 0,23	610	15,1
8-9	ПЭВ-2 0,23	190	4,2
Н-К	ПЭВ-2 0,1	1200	380

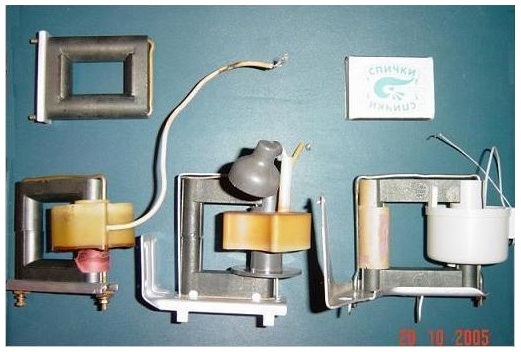

    Ниже на фотографии показаны ТВС со снятыми низковольтными обмотками (слева направо: ТВС-110Л4, ТВС-110Л, ТВС-110Л6):
